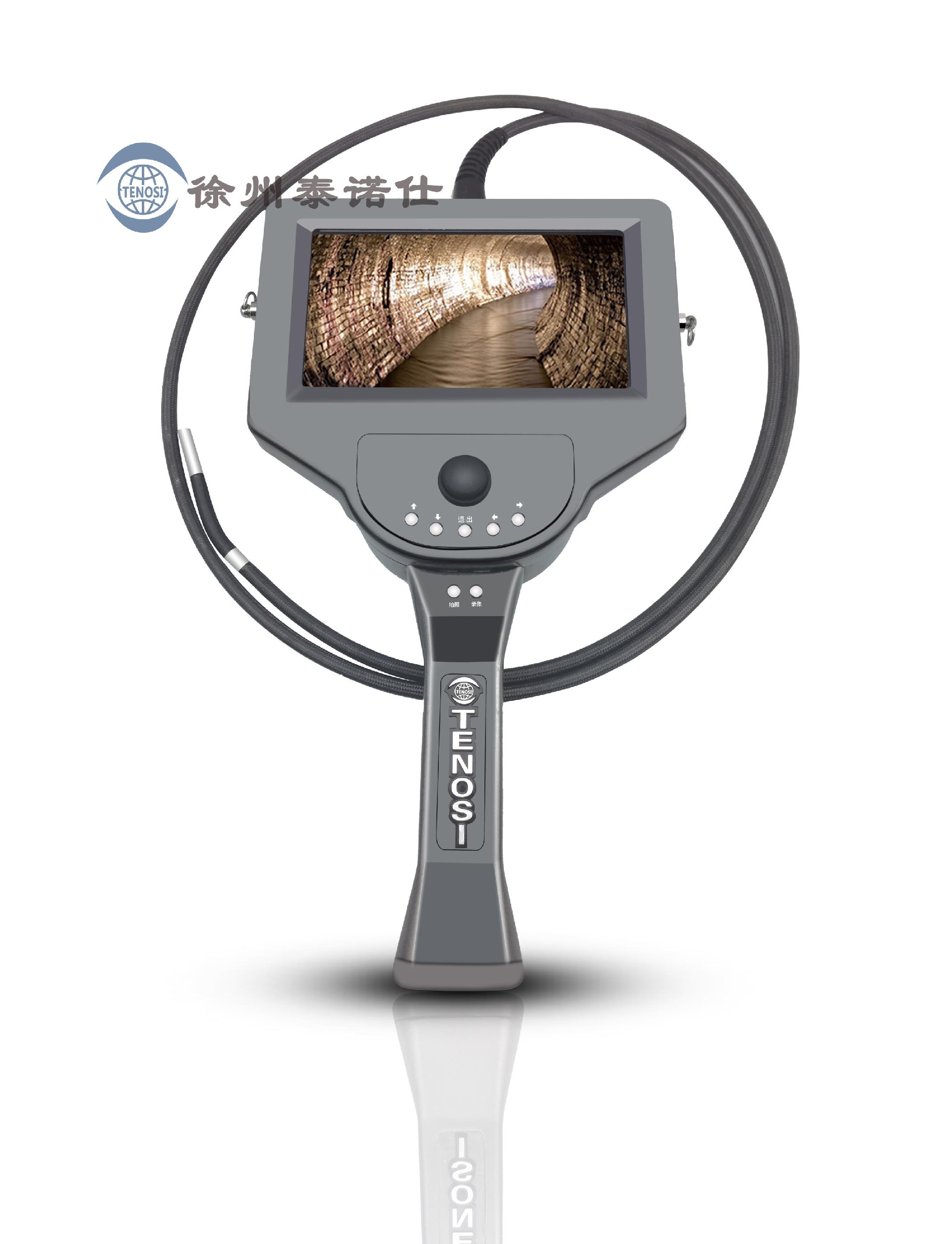

国内领先——三维测量内窥镜TND-RE-T，不仅可以提供被检区域缺陷、裂痕、凹陷等图像，还可以对被检区域缺陷、裂痕、凹陷等目标长度、宽度、深度及面积进行定量分析。
产品特点：
l 独有的激光发射、传输、定位及超微集成技术
l 独有的激光点识别算法
l 独有的屏幕动态光坐标尺技术
l 可对目标区域的长度、深度以及面积进行实时测量
l 便携式一体化设计，携带操作方便
l ≥7寸高清液晶触摸屏，百万高清摄像头
l 多功能图像处理系统，可拍照、录像、存储、浏览等
l 可按客户要求，定制研发生产
用途（工业）：
（1）设备与车辆维修：工业设备、电力系统、石油化工、汽车、轮船、飞机等；
（2）产品质量检验：管道、精密铸造、精密加工、焊接、压力容器、装配情况等；
（3）其他检查：建筑、水利等
品名 | 三维测量内窥镜（TND-RE-T） | |
摄像头 | ||
镜头外径 | ≥Φ6mm | |
像 素 | 45万 | 100万 |
视 场 角 | 70° | 70° |
景深范围 | 10-100mm | 20-80mm |
观察方向 | 直视 | |
焦 距 | 固定 | |
镜头外壳材质 | 钛合金/不锈钢 | |
激光器 | ||
类 型 | 红色激光/绿色激光 | |
波 长 | 650nm/532nm | |
电 压 | ≤3V | |
功 率 | ≤0.5W | |
测量参数 | ||
深 度 | 5-100mm（深差范围：0-95mm） | |
长 度 | 0-100mm | |
面 积 | ≤10000²mm | |
显示最小单位 | ||
准 确 度 | ≤±5% | |
测量条件 | 反射光不能直视镜头，屏幕上能够显示激光点 | |
插入管及窥头操控 | ||
插入管材质 | 钨丝/不锈钢/涂塑 | |
插入管直径 | ≥Φ6mm | |
插入管长度 | 1.5m （可定制） | |

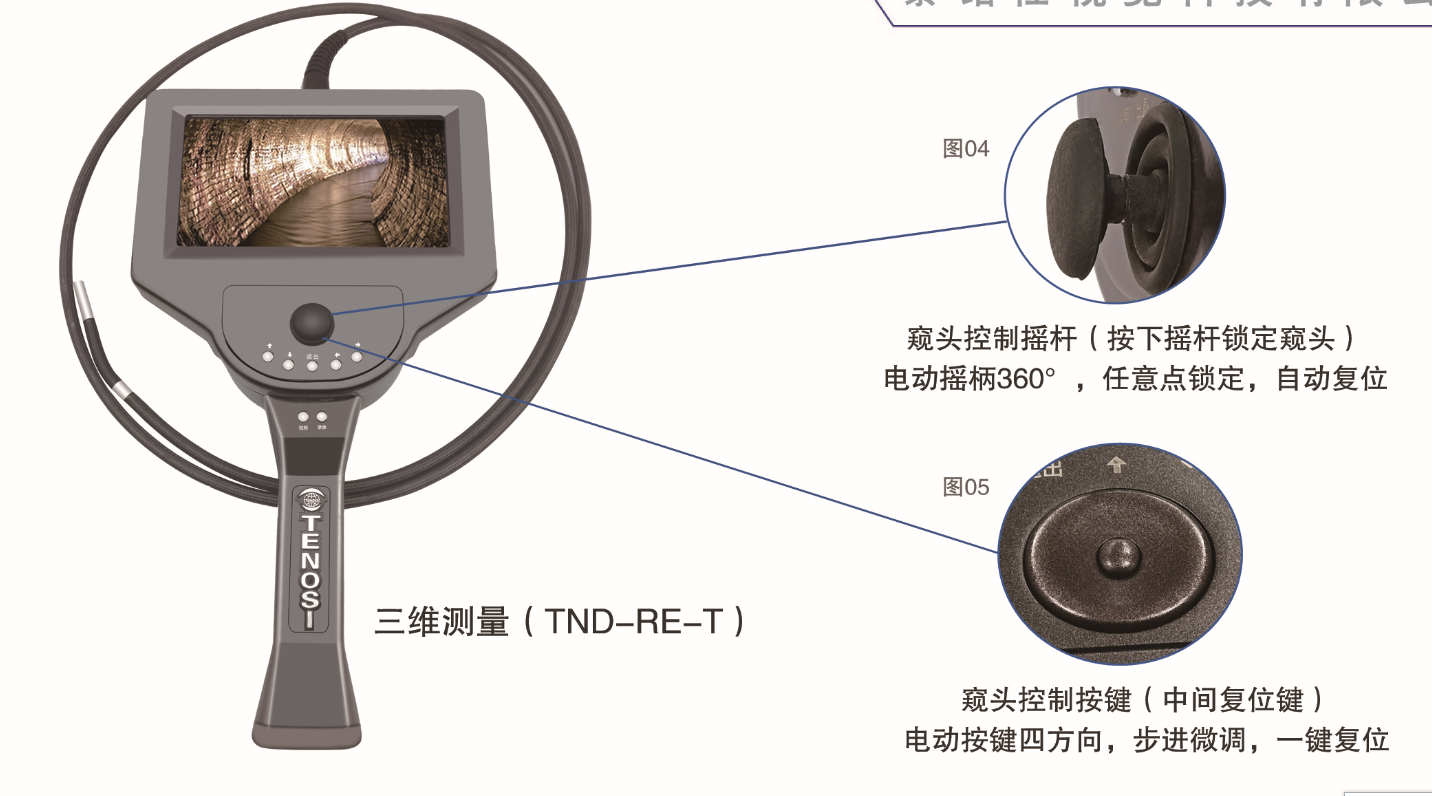

操控方式 | 电动摇柄360°，任意点锁定，自动复位； 电动按键四方向，步进微调，一键复位； | |
窥头弯曲方向 | 360°全向/上下左右四个方向 | |
窥头弯曲角度 | ≥120°（工作长度≥3米时，弯曲角度≥90°） | |
系统 | ||
照 明 | 高亮度LED | |
LED灯寿命 | ≥3W小时 | |
亮度调节 | 亮度可无极调整 | |
屏幕尺寸 | ≥7寸，高清触摸显示屏 | |
屏幕分辨率 | ≥1024*768 | |
操作系统 | Windows7/8 | |
存储容量 | ≥32G | |
拍 录 | 具有拍照、录像、存储、浏览功能 | |
存储格式 | 图片格式JEPG，视频格式AVI | |
数据接口 | 视频接口、USB接口 | |
菜单语言 | 简体中文/英文 | |
供电类型 | 充电锂电池（可拆卸） | |
电池容量 | 8.4V，5000mAh | |
工作时间 | ≥8h | |
主机尺寸 | 400mm×180mm×65mm | |
主机重量 | 1.5Kg（含电池） | |
仪器箱尺寸 | 640mm×460mm×135mm | |
使用环境 | ||
工作温度 | -10℃～50℃ | |
存储温度 | -20℃～60℃ | |
相对湿度 | 最大90%，无冷凝 | |
防水性 | 探头及插入管防水等级IP67 | |
配置清单 | ||
内窥镜主机，仪器箱，锂电池组×2，充电盒，电源适配器（8.4V），USB数据线，视频数据线，清洁套装，使用说明书，合格证，保修卡，装箱清单。 | ||
选配 | ||
台式（设备） | 检测部分（含镜头及控制）与主机（含显示）独立设计 | |
支撑杆 | 铝合金材质，套于插入管外侧，便于使用。 | |
